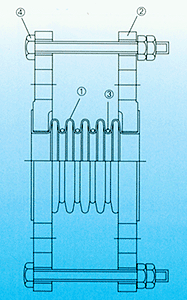

  結構 CONSTRUCTION

編號
Item
元件名稱
Parts
材質
Meterial
可選用材質
Remark
1.
伸縮囊BELLOWS
P.T.F.E
2.
法蘭 FLANGES
SS-41
SUS304
3.
補強環 ReinForce
P.T.F.E
4.
控制桿 Control Rod
SS-41
SUS304

1. 法蘭標準規格為 : JIS-10Kg
Flange Standard : JIS-10Kg
2. 法蘭規格可更換為 : B.S. OR ANSI
Can be replaced by B.S. OR ANSI
3. 各型法蘭厚度與JIS-10Kg相同
Flange thickness of any type is same with JIS-10Kg

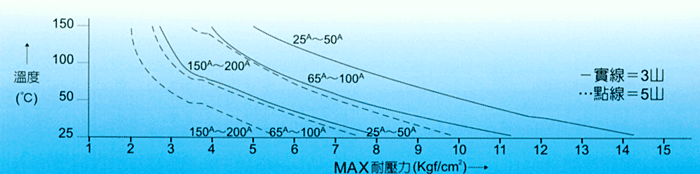

DU-9061 使用溫度與耐壓係數表
DU-9061 系列性能規格表 SPECIFICATION
型 號
口徑
Nominal Bore
總長度
Length
伸縮量
Axial Movement
軸變位
伸縮囊規格
Bellows Data
Model No.
Inch
mm
mm
Deflection
mm
山數
Corr,s
內徑
I.D.
內厚
Thick
液接面徑
Surface
DU-9061-25-3
DU-9061-25-5
1"
25
50
75
+10~-10
+15~-10
3
10
3
5
25
1.5
55
DU-9061-40-3
DU-9061-40-5
1-1/2"
40
55
90
+10~-10
+20~-10
3
10
3
5
40
1.5
73
DU-9061-50-3
DU-9061-50-5
2"
50
70
100
+15~-15
+20~-20
3
10
3
5
50
2
92
DU-9061-65-3
DU-9061-65-5
2-1/2"
65
75
110
+15~-20
+20~-25
3
10
3
5
65
2
105
DU-9061-80-3
DU-9061-80-5
3"
80
85
125
+15~-25
+20~-35
3
10
3
5
77
2
127
DU-9061-100-3
DU-9061-100-5
4"
100
90
130
+15~-25
+20~-40
3
10
3
5
104
2
155
DU-9061-150-3
DU-9061-150-5
6"
150
100
150
+20~-30
+30~-45
3
10
3
5
153
2
215
DU-9061-200-3
DU-9061-200-5
8"
200
110
155
+20~-35
+35~-40
3
10
3
5
200
2
265
