‧ SF-101

適用流體：水、溫水、海水、弱酸液、鹼液等。
破裂壓力：60kg/c㎡。(11/4”～8”)，40 kg/c㎡(10”～12”)，30 kg/c㎡(14”～18”)，20 kg/c㎡(20”～24”)。
特殊規格工作壓力10Kg/c㎡：可另行設計、製造。

ITEM 項次	PARTS 構件	MATERIAL 材質	OPTIONAL MATERIAL 可選用材質
1	法蘭(FLANGE)	SS-400	SUS-304
2	平版	SS-400	-
3	端管	Neoprene	-
4	橡膠球體(BODY)	Neoprene	EPDM-Butyl/Nitrile/Hypalon/ Viton/Natural Rubber/NBR
5	強化線(REINFORCE)	Nylon	-
6	鋼絲索(WIRE)	SS-400

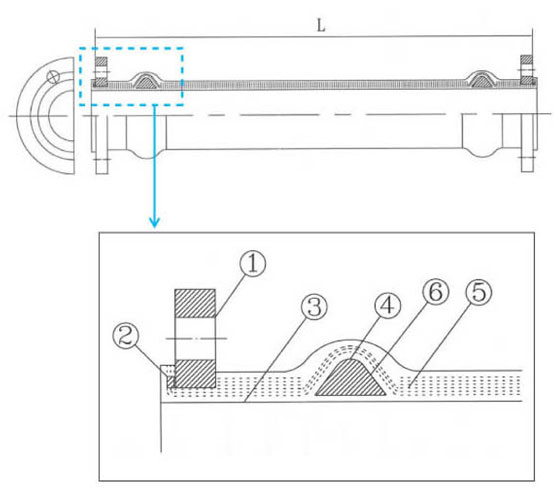

產品結構圖:

性能規格表:

Nominal Bore 口徑		Tolal Length 總長度	Allowable Movement 容許變位量				Max. Temperature 最高溫度		Working Pressure 工作壓力
mm	Ins	mm	軸向壓縮	軸向延伸	橫向變位	角度變位	℃	℉	PSI	Kg/c㎡
20	3/4	700	40	50	300	30°	100	212	75	5
25	1	700	40	50	300	30°	100	212	75	5
32	1-1/4	700	40	50	300	30°	100	212	75	5
40	1-1/2	700	40	50	300	30°	100	212	75	5
50	2	700	40	50	300	30°	100	212	75	5
65	2-1/2	800	40	50	300	30°	100	212	75	5
80	3	800	40	50	300	30°	100	212	75	5
100	4	800	40	50	300	30°	100	212	75	5
125	5	900	40	50	300	20°	100	212	75	5
150	6	900	40	50	300	20°	100	212	75	5
200	8	1000	40	50	300	20°	100	212	75	5
250	10	1000	40	50	300	15°	100	212	75	5
300	12	1000	40	50	300	10°	100	212	75	5

工作壓力以常溫25℃為基準
