‧ SF-18

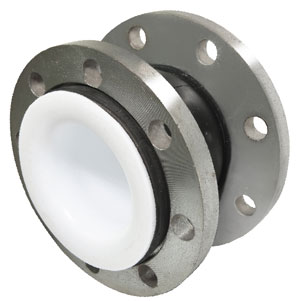

SF-18

具備橡膠球的高防震效果與鐵氟龍的耐腐蝕性能，可應用於各式化工管。

ITEM 項次	PARTS 構件	MATERIAL 材質	OPTIONAL MATERIAL 可選用材質
1	橡膠球體(BODY)	Neoprene	EPDM-Butyl/Nitrile/Hypalon/ Viton/Natural Rubber/NBR
2	強化線(REINFORCE)	Nylon	-
3	鋼絲索(WIRE)	SS-400	-
4	法蘭(FLANGE)	SS-400	SUS-304/SUS-316/FCD-45
5	內襯(LINING)	P.T.F.E	-

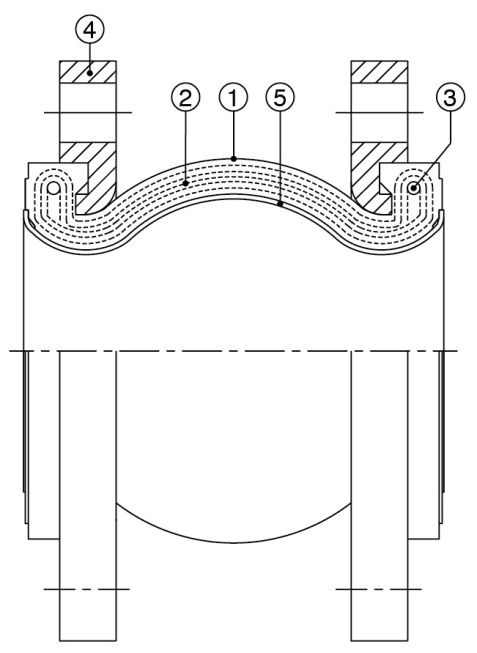

產品結構圖:

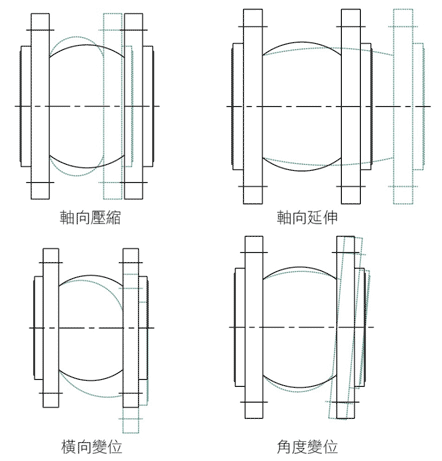

變位示意圖:

SF-18性能規格表:

Nominal Bore 口徑		Tolal Length 總長度	Allowable Movement 容許變位量				Vacuum Rating 真空等級	Working Pressure 工作壓力
mm	Ins	mm	軸向壓縮	軸向延伸	橫向變位	角度變位	mm Hg	PSI	Kg/c㎡
32	1-1/4	95	3	4	3	5°	660	225	15
40	1-1/2	95	3	4	3	5°	660	225	15
50	2	105	3	4	3	5°	660	225	15
65	2-1/2	115	3	4	3	5°	660	225	15
80	3	130	3	4	3	5°	660	225	15
100	4	135	3	4	3	5°	660	225	15
125	5	170	3	4	3	5°	660	225	15
150	6	180	3	4	3	5°	660	150	10
200	8	205	3	4	3	5°	660	125	8
250	10	240	3	4	3	5°	660	125	8
300	12	260	3	4	3	5°	660	125	8

SF-18A性能規格表:

Nominal Bore 口徑		Tolal Length 總長度	Allowable Movement 容許變位量				Vacuum Rating 真空等級	Working Pressure 工作壓力
mm	Ins	mm	軸向壓縮	軸向延伸	橫向變位	角度變位	mm Hg	PSI	Kg/c㎡
50	2	150	3	4	3	5°	660	225	15
65	2-1/2	150	3	4	3	5°	660	225	15
80	3	150	3	4	3	5°	660	225	15
100	4	150	3	4	3	5°	660	225	15
125	5	150	3	4	3	5°	660	225	15
150	6	150	3	4	3	5°	660	150	10
200	8	150	3	4	3	5°	660	125	8
250	10	200	3	4	3	5°	660	125	8
300	12	200	3	4	3	5°	660	125	8

工作壓力以常溫25℃為基準
