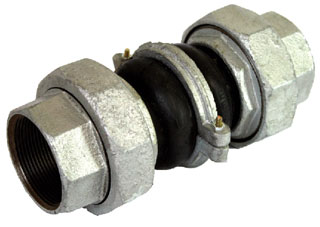

‧ SF-20U

適用流體：水、溫水、海水、弱酸液、鹼液等。
特殊規格：可另行設計、製造。
優秀的震動吸收作用。
對巨大反常的溫度變化與彎曲角度的有效性。
低成本的設置與營運。
適用於BSP與NPT牙口連結管。

ITEM 項次	PARTS 構件	MATERIAL 材質	OPTIONAL MATERIAL 可選用材質
1	橡膠球體(BODY)	Neoprene	EPDM-Butyl/Nitrile/Hypalon/ Viton/Natural Rubber/NBR
2	強化線(REINFORCE)	Nylon	-
3	鋼絲索(WIRE)	SS-400	-
4	由令(UNION)	SS-400	SUS-304
5	中間套環(STABILIZING)	FCD-45	-

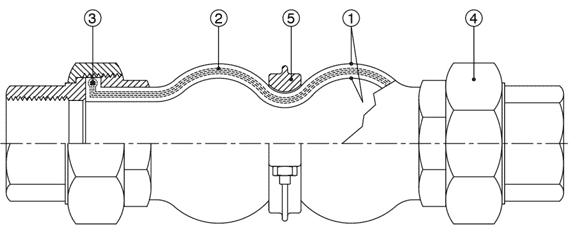

產品結構圖:

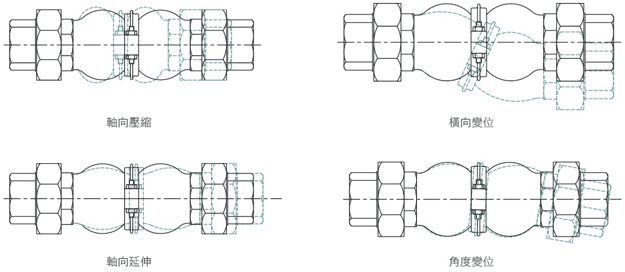

變位示意圖:

性能規格表:

Nominal Bore 口徑		Tolal Length 總長度	Allowable Movement 容許變位量				Max. Temperature 最高溫度		Vacuum Rating 真空等級	Working Pressure 工作壓力
mm	Ins	mm	軸向壓縮	軸向延伸	橫向變位	角度變位	℃	℉	mm Hg	PSI	Kg/c㎡
15	1/2	200	22	6	22	45°	100	212	405	150	10
20	3/4	200	22	6	22	45°	100	212	405	150	10
25	1	200	22	6	22	45°	100	212	405	150	10
32	1-1/4	200	22	6	22	45°	100	212	405	150	10
40	1-1/2	200	22	6	22	45°	100	212	405	150	10
50	2	200	22	6	22	45°	100	212	405	150	10
65	2-1/2	225	22	6	22	45°	100	212	405	150	10
80	3	225	22	6	22	45°	100	212	405	150	10

工作壓力以常溫25℃為基準
