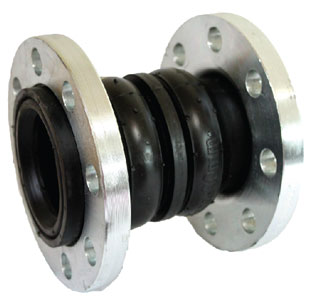

‧ SF-200

適用流體：水、溫水、海水、弱酸液、鹼液等。
法蘭：JIS、DIN、ANSI、BS及其他標準法蘭。
破裂壓力：60kg/c㎡。(11/4”～8”)，40 kg/c㎡(10”～12”)，30 kg/c㎡(14”～18”)，20 kg/c㎡(20”～24”)。
特殊規格：可另行設計、製造。
雙球型接頭容許更大的壓縮、延伸與撓度。
安裝簡單，活動法蘭使用容易。

ITEM 項次	PARTS 構件	MATERIAL 材質	OPTIONAL MATERIAL 可選用材質
1	橡膠球體(BODY)	Neoprene	EPDM-Butyl/Nitrile/Hypalon/ Viton/Natural Rubber/NBR
2	強化線(REINFORCE)	Nylon	-
3	鋼絲索(WIRE)	SS-400	-
4	法蘭(FLANGE)	SS-400	SUS-304/SUS-316/FCD-45
5	中間套環(STABILIZING)	FCD-45	-

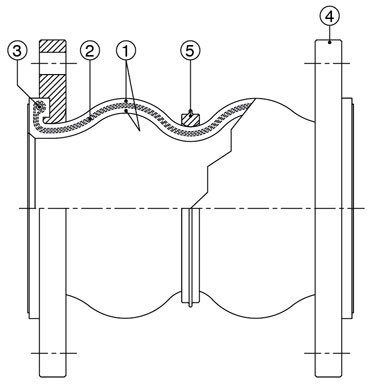

產品結構圖:

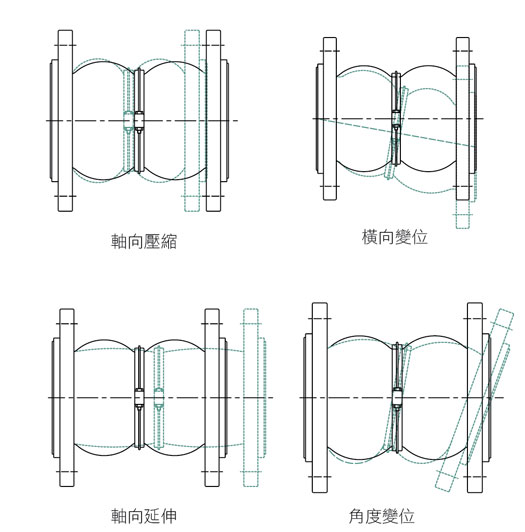

變位示意圖:

性能規格表:

Nominal Bore 口徑		Tolal Length 總長度	Allowable Movement 容許變位量				Max. Temperature 最高溫度		Vacuum Rating 真空等級	Working Pressure 工作壓力
mm	Ins	mm	軸向壓縮	軸向延伸	橫向變位	角度變位	℃	℉	mm Hg	PSI	Kg/c㎡
32	1-1/4	175	53	27	45	40°	100	212	400	150	10
40	1-1/2	175	53	27	45	40°	100	212	400	150	10
50	2	175	53	30	45	40°	100	212	400	150	10
65	2-1/2	175	53	30	45	40°	100	212	400	150	10
80	3	175	53	30	45	40°	100	212	400	150	10
100	4	225	53	35	40	35°	100	212	400	150	10
125	5	225	53	35	40	35°	100	212	400	150	10
150	6	225	53	35	40	35°	100	212	400	150	10
200	8	325	65	35	35	30°	100	212	400	150	10
250	10	325	65	35	35	30°	100	212	400	150	10
300	12	325	65	35	35	30°	100	212	400	150	10
350	14	350	43	30	30	20°	100	212	400	120	8
400	16	350	43	30	30	20°	100	212	400	120	8
450	18	350	43	30	30	20°	100	212	400	120	8
500	20	350	43	30	30	20°	100	212	400	120	8
600	24	350	43	30	30	20°	100	212	400	120	8

工作壓力以常溫25℃為基準
