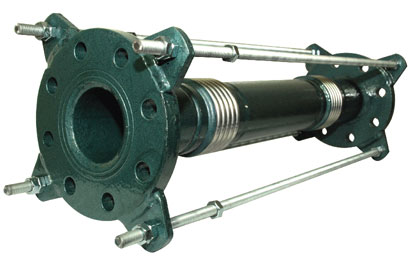

- 配管工程使用之法蘭式橫向伸縮接頭，兩節伸縮囊(Bellows)皆由不銹鋼捲縱向焊接製成，並加中間管及設限螺桿。
- 經常安裝於管路過伸縮縫或隔震層處,用以吸收使管路所產生之橫向變位量。
|
ITEM
項 次
|
PARTS
構 件
|
MATERIAL
材 質
|
OPTIONAL MATERIAL
可 選 用 材 質
|
|
1
|
伸縮囊 (BELLOWS)
|
SUS-304
|
SUS-316
|
|
2
|
法蘭 (FLANGES)
|
SS-400
|
SUS-304/SUS-316
|
|
3
|
中間管 (MIDDLE TUBE)
|
SS-400
|
SUS-304/SUS-316
|
|
4
|
拉桿 (TIE RODS)
|
SS-400
|
SUS-304/SUS-316
|
|
5
|
套環 (SEAL RING)
|
SS-400
|
SUS-304/SUS-316
|

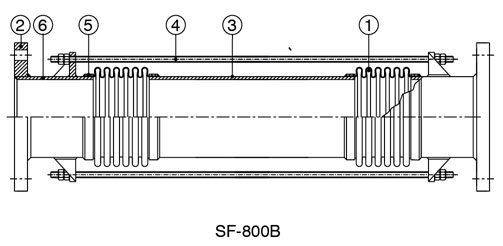

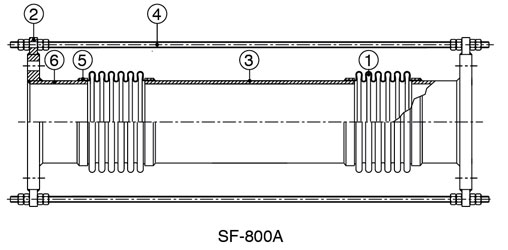

產
品結構圖:

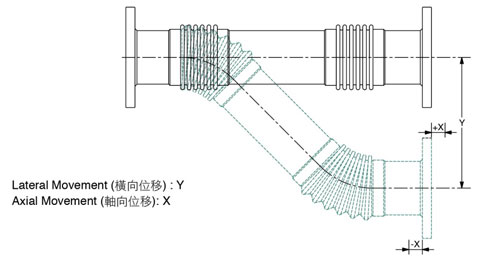

變
位示意圖:
SF-800性
能規格表:
|
Nominal Bore
口徑
|
Bellow
外徑
|
Tolal Length (總長度 )
|
Axial Movement
伸縮量
|
Working Pressure
工作壓
力
|
|
Lateral Movement (橫向位
移)
|
|
mm
|
Ins
|
O.D
|
-25 / + 25 mm
|
-50/ + 50 mm
|
mm
|
mm
|
PSI
|
Kg/c㎡
|
|
40
|
1-1/2
|
58
|
600
|
810
|
+5
|
-5
|
300
|
20
|
|
50
|
2
|
70
|
600
|
810
|
+5
|
-5
|
300
|
20
|
|
65
|
2-1/2
|
86
|
600
|
810
|
+5
|
-5
|
300
|
20
|
|
80
|
3
|
101
|
700
|
910
|
+5
|
-5
|
300
|
20
|
|
100
|
4
|
129
|
700
|
910
|
+5
|
-5
|
300
|
20
|
|
125
|
5
|
157
|
750
|
960
|
+5
|
-5
|
300
|
20
|
|
150
|
6
|
185
|
750
|
960
|
+5
|
-5
|
300
|
20
|
|
200
|
8
|
243
|
800
|
1010
|
+5
|
-5
|
300
|
20
|
|
250
|
10
|
297
|
800
|
1040
|
+5
|
-5
|
300
|
20
|
|
300
|
12
|
348
|
1000
|
1360
|
+5
|
-5
|
300
|
20
|
|
350
|
14
|
380
|
1000
|
1360
|
+5
|
-5
|
300
|
20
|
|
400
|
16
|
460
|
1000
|
1360
|
+5
|
-5
|
300
|
20
|
|
450
|
18
|
510
|
1200
|
1680
|
+5
|
-5
|
300
|
20
|
|
500
|
20
|
561
|
1200
|
1680
|
+5
|
-5
|
300
|
20
|
|
600
|
24
|
663
|
1200
|
1680
|
+5
|
-5
|
300
|
20
|
|
