- 配管工程使用之法蘭式伸縮接頭(免焊型)，伸縮囊(Bellows) 液接面為一體成型，可防止流體接觸法蘭，造成法蘭銹蝕。
- 伸縮囊(Bellows)由不銹鋼捲縱向焊接製成，並加附內筒及設限螺桿，以防止擾流及維持正確的軸向作動。
- 安裝於管路間,用以吸收管路熱漲冷縮所產生之軸向變位量。
|
ITEM
項 次
|
PARTS
構件
|
MATERIAL
材 質
|
OPTIONAL MATERIAL
可 選 用 材 質
|
|
1
|
伸縮囊 (BELLOWS)
|
SUS-304
|
SUS-316
|
|
2
|
法蘭 (FLANGES)
|
FCD-40
|
SS-400/SUS-304/SUS-316
|
|
3
|
內筒 (INTERNAL SLEEVE)
|
SUS-304
|
SUS-316
|
|
4
|
端管 (TUBE)
|
FCD-40
|
SS-400/SUS-304/SUS-316
|
|
5
|
設限拉
桿(TIE
RODS)
|
SS-400
|
SUS-304/SUS-316
|

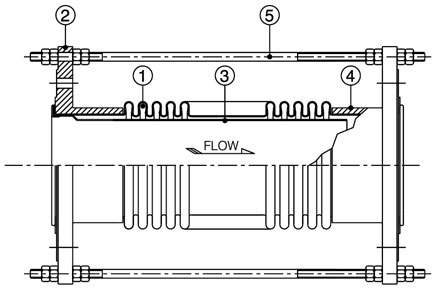

產品結構圖:

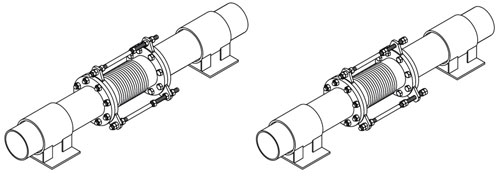

安裝示意圖:

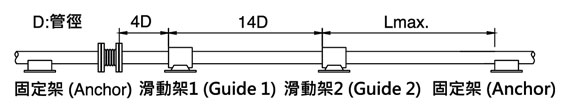

滑架裝設指引:
SF-150SG性能規格表:
|
Nominal Bore
口徑
|
Tolal Length
總長度
|
Bellows
|
Axial Movement
伸縮量
|
Effective Area
流體面
積
|
Working Pressure
工作壓
力
|
|
O.D
|
Corr's No
|
|
mm
|
Ins
|
mm
|
外徑
|
山數
|
mm
|
c㎡
|
PSI
|
Kg/c㎡
|
|
40
|
1-1/2
|
300
|
60
|
32
|
+10
|
-40
|
22.2
|
150
|
10
|
|
50
|
2
|
300
|
78
|
24
|
+10
|
-40
|
34.5
|
150
|
10
|
|
65
|
2-1/2
|
300
|
92
|
20
|
+10
|
-40
|
52.5
|
150
|
10
|
|
80
|
3
|
300
|
108
|
20
|
+10
|
-40
|
71.2
|
150
|
10
|
|
100
|
4
|
300
|
132
|
16
|
+10
|
-40
|
110.5
|
150
|
10
|
|
125
|
5
|
300
|
163
|
15
|
+10
|
-40
|
168.7
|
150
|
10
|
|
150
|
6
|
300
|
190
|
14
|
+10
|
-40
|
233.9
|
150
|
10
|
|
200
|
8
|
300
|
243
|
13
|
+10
|
-40
|
389.1
|
150
|
10
|
|
250
|
10
|
300
|
295
|
12
|
+10
|
-40
|
592.2
|
150
|
10
|
|
300
|
12
|
300
|
345
|
12
|
+10
|
-40
|
829.7
|
150
|
10
|
|
350
|
14
|
300
|
398
|
11
|
+10
|
-40
|
1102
|
150
|
10
|
(“+”表示拉升變位，“-”表示壓縮變位，口徑16”以上規格另行提供。)
工作壓力以常溫25℃為基準
|
