- 配管工程使用之法蘭式防震接頭(免焊型)，伸縮囊(Bellows)液接面為一體 成型，可防止流體接觸法蘭，造成法蘭銹蝕。
- 免焊型防震接頭可避免因焊接所形成的應力集中及粒界腐蝕。
- 安裝於設備出入端，用以隔絕振動源，並降低噪音。
- 法蘭材質與規格可依實際需求選用。
|
ITEM
項 次
|
PARTS
構 件
|
MATERIAL
材 質
|
OPTIONAL MATERIAL
可 選 用 材 質
|
|
1
|
伸縮囊 (BELLOWS)
|
SUS-304
|
SUS-316
|
|
2
|
法蘭 (FLANGES)
|
FCD-40
|
SS-400/SUS-304
|
|
3
|
設限拉
桿(TIERODS)
|
SS-400
|
SUS-304
|
|
4
|
墊片 (GASKET)
|
RUBBER
|
|

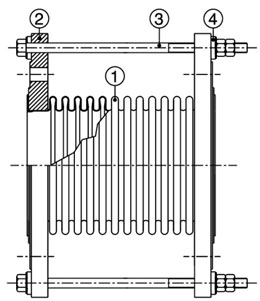

產品結構圖:
SF-500性
能規格表:
|
Nominal Bore
口徑
|
Tolal Length
總長度
|
Bellows
|
Working Pressure
工作壓
力
|
|
O.D
|
Corr's No.
|
Ply
|
|
mm
|
Ins
|
mm
|
Ins
|
外徑
|
山數
|
鋼板層
數
|
PSI
|
Kg/c㎡
|
|
50
|
2
|
150
|
6
|
70
|
20
|
1
|
150
|
10
|
|
65
|
2-1/2
|
150
|
6
|
86
|
19
|
1
|
150
|
10
|
|
80
|
3
|
150
|
6
|
101
|
18
|
1
|
150
|
10
|
|
100
|
4
|
150
|
6
|
128
|
14
|
1
|
150
|
10
|
|
125
|
5
|
150
|
6
|
157
|
12
|
1
|
150
|
10
|
|
150
|
6
|
150
|
6
|
185
|
11
|
1
|
150
|
10
|
|
200
|
8
|
200
|
8
|
243
|
15
|
1
|
150
|
10
|
|
250
|
10
|
200
|
8
|
297
|
13
|
1
|
150
|
10
|
|
300
|
12
|
200
|
8
|
348
|
12
|
1
|
150
|
10
|
|
350
|
14
|
230
|
9
|
397
|
11
|
2
|
150
|
10
|
|
400
|
16
|
230
|
9
|
461.4
|
9
|
2
|
150
|
10
|
|
450
|
18
|
230
|
9
|
512.2
|
9
|
2
|
150
|
10
|
|
500
|
20
|
230
|
9
|
563
|
9
|
2
|
150
|
10
|
SF-500H:
|
Nominal Bore
口徑
|
Tolal Length
總長度
|
Bellows
|
WorkingPressure
工作壓
力
|
|
O.D
|
Corr's No.
|
Ply
|
|
mm
|
Ins
|
mm
|
Ins
|
外徑
|
山數
|
鋼板層
數
|
PSI
|
Kg/c㎡
|
|
50
|
2
|
150
|
6
|
70
|
19
|
2
|
300
|
20
|
|
65
|
2-1/2
|
150
|
6
|
86
|
17
|
2
|
300
|
20
|
|
80
|
3
|
150
|
6
|
101
|
18
|
2
|
300
|
20
|
|
100
|
4
|
150
|
6
|
128
|
14
|
2
|
300
|
20
|
|
125
|
5
|
150
|
6
|
157
|
12
|
2
|
300
|
20
|
|
150
|
6
|
150
|
6
|
185
|
11
|
2
|
300
|
20
|
|
200
|
8
|
200
|
8
|
243
|
15
|
2
|
300
|
20
|
|
250
|
10
|
200
|
8
|
297
|
13
|
2
|
300
|
20
|
|
300
|
12
|
200
|
8
|
348
|
12
|
2
|
300
|
20
|
|
350
|
14
|
230
|
9
|
397
|
11
|
3
|
300
|
20
|
|
400
|
16
|
230
|
9
|
461.4
|
9
|
3
|
300
|
20
|
|
450
|
18
|
230
|
9
|
512.2
|
9
|
3
|
300
|
20
|
|
500
|
20
|
230
|
9
|
563
|
9
|
3
|
300
|
20
|
工作壓力以常溫25℃為基準
|
