500T

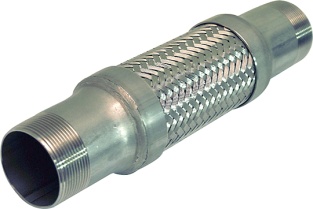

- 配管工程使用之防震接頭(螺牙型)，全不銹鋼製作，伸縮囊(Bellows)外覆不銹鋼編織網。
- 安裝於設備出入端，用以隔絕振動源，並降低噪音。
- 用以吸收輕微角度彎曲與配管偏斜所產生的應力。
- 可安裝於高壓管路上並可吸收高溫管路所產生的熱膨脹量。
|
ITEM
項 次
|
PARTS
構 件
|
MATERIAL
材 質
|
OPTIONAL MATERIAL
可 選 用 材質
|
|
1
|
伸縮囊(BELLOWS)
|
SUS-304
|
SUS-316
|
|
2
|
編織網(WIRE BRAIDS)
|
SUS-304
|
|
|
3
|
套環(SEAL RING)
|
SUS-304
|
SUS-316
|
|
4
|
端管(TUBE END)
|
SUS-304
|
SUS-316 (PT&NPT)
|

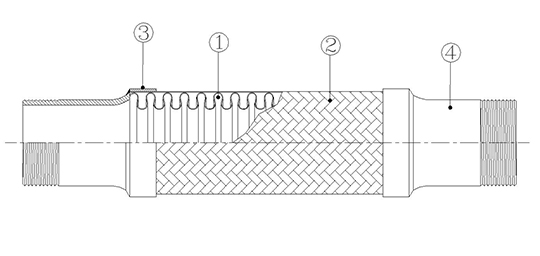

產品結構圖:

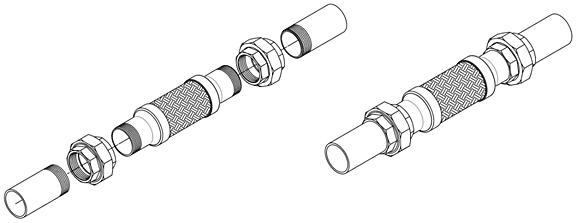

安裝示意圖:
SF-500T性能規格表:
|
Nominal Bore 口徑
|
Nominal Bore
總長度
|
Bellows(O.D)
外徑
|
Max Offset
最大振福
|
Working Pressure
工 作 壓 力
|
|
mm
|
Ins
|
mm
|
Ins
|
mm
|
mm
|
PSI
|
kg/c㎡
|
|
15
|
1/2
|
250
|
10
|
30.5
|
20
|
300
|
20
|
|
20
|
3/4
|
250
|
10
|
30.5
|
20
|
300
|
20
|
|
25
|
1
|
250
|
10
|
38
|
20
|
300
|
20
|
|
32
|
1 1/4
|
250
|
10
|
46
|
18
|
300
|
20
|
|
40
|
1 1/2
|
300
|
12
|
56
|
16
|
300
|
20
|
|
50
|
2
|
300
|
12
|
70
|
15
|
300
|
20
|
|
65
|
2 1/2
|
350
|
14
|
86.5
|
14
|
300
|
20
|
|
80
|
3
|
350
|
14
|
101.5
|
12
|
300
|
20
|
工作壓力以常溫25℃為基準
|
